电动蝶阀

电动对夹式硬密封蝶阀

电动对夹式硬密封蝶阀

电动对夹蝶阀是由高精度电动执行器与对夹式蝶阀组成,执行器采用一体化结构,开关型有输入AC220V电压, 输出无源触点信号(或开关到位灯信号),调节型有输入(DC4-20mA或DC1-5V)的控制信号及单相电源即可控制运转,电动对夹蝶阀具有功能强,体积小,轻便宜人,性能可靠,配套简单,流通能力大,电动对夹蝶阀特别适合于介质是粘稠,含颗粒,纤维性质的场合。电动对夹蝶阀可广泛应用于食品、环保、轻工、石油、化工、教学设备、造纸、电力等行业的工业过程自动控制系统中。

参数

在线咨询

动对夹硬密封蝶阀产品概述

电动对夹蝶阀是由高精度电动执行器与对夹式蝶阀组成,执行器采用一体化结构,开关型有输入AC220V电压, 输出无源触点信号(或开关到位灯信号),调节型有输入(DC4-20mA或DC1-5V)的控制信号及单相电源即可控制运转,电动对夹蝶阀具有功能强,体积小,轻便宜人,性能可靠,配套简单,流通能力大,电动对夹蝶阀特别适合于介质是粘稠,含颗粒,纤维性质的场合。电动对夹蝶阀可广泛应用于食品、环保、轻工、石油、化工、教学设备、造纸、电力等行业的工业过程自动控制系统中。

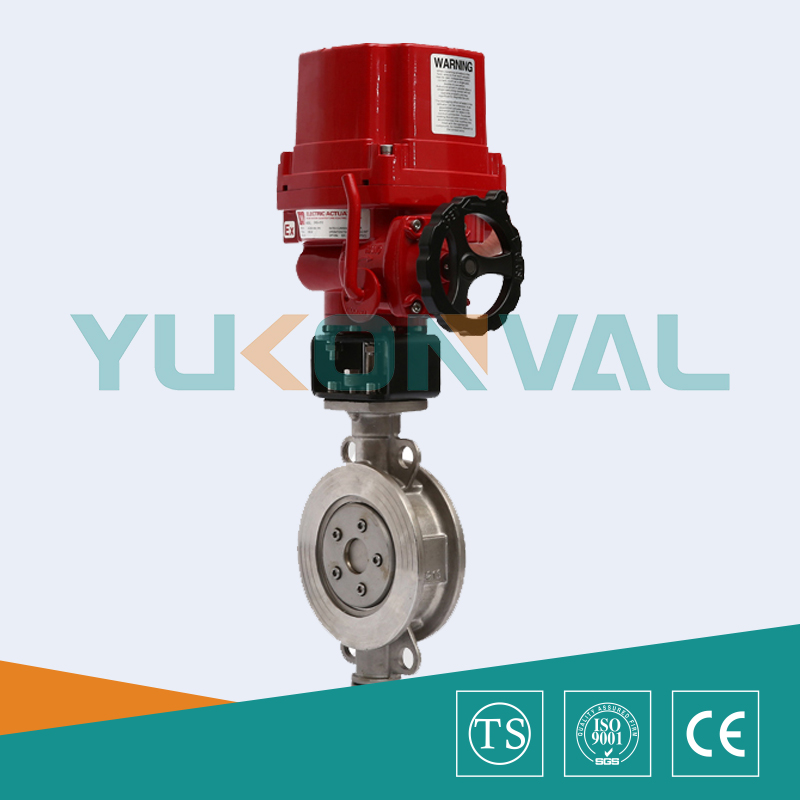

电动对夹硬密封蝶阀

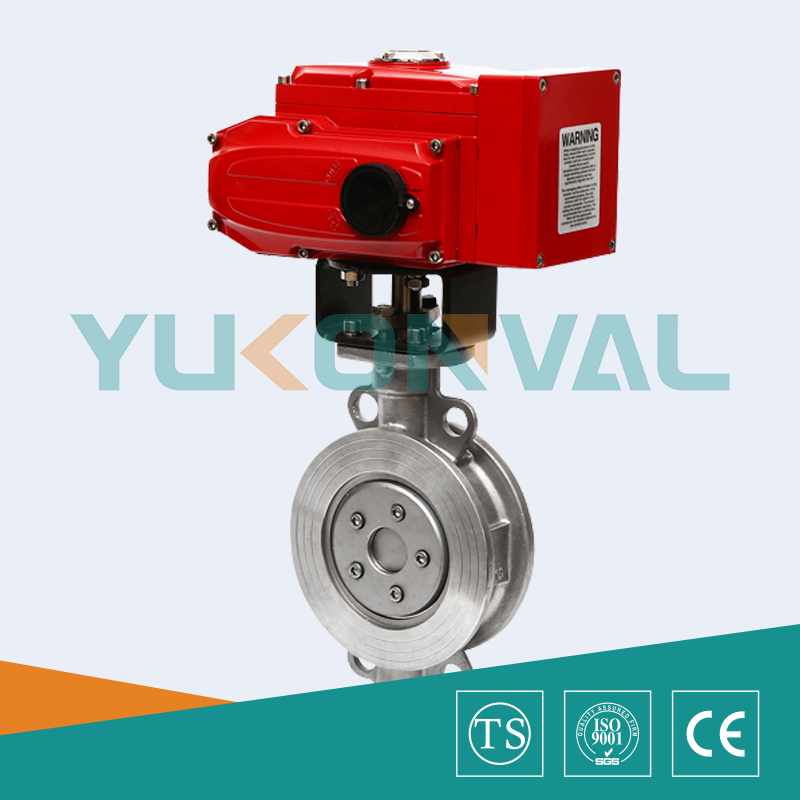

电动对夹硬密封蝶阀

电动对夹硬密封蝶阀产品特点

1)设计新颖、合理、结构简单,重量轻,启闭迅速。
2)密封件可以更换,密封性能可靠达到双向密封零泄漏。
3)密封材料耐老化、耐腐蚀,使用寿命长等特点。
4)两截式阀杆无销连接,结构简单紧凑,维修方便。
5)阀座密封与靠背一体结构,减少阀座变形量。
6)阀杆轴向定位装置,增强密封性、减少阀门扭矩。
7)可以任何位置安装,维修方便。电动对夹硬密封蝶阀技术参数

公称通径DN(mm)

50~1200

公称压力

PN0.6、1.6、2.5MPa

连接形式

对夹式

阀板形式

垂直板式

流量特性

近似快开型

动作范围

0~90°

泄露量

GB/T4213-92,为Kv值的10-4,软密封:零泄漏

基本误差

±2.5%

回差

±2.5%

死区

1% (可调)

可调范围

50:1

配置执行机构

可配PSQ、HQ、UNIC、361RS、JO等系列角行程电动执行机构

控制方式

开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)

电动对夹蝶阀执行器技术参数

执行器类别

引进型OV-TORK系列执行器参数

引进型3610R系列执行器参数

引进型BV-TORK系列执行器参数

电源电压

标准:220V AC单相  可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC

输出力矩

50N·M~2000N·M

50N·M~1500N·M

50N·M~3000N·M

动作范围

0~90° 0~360°

0~90°

0~90°、0°~270°可选

控制方式

开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)

动作时间

15秒/30秒/60秒

10秒/15秒/30秒

18S~112S

保护装置

过热保护

过载保护

内置过热保护、过载保护

环境温度

-30°~60°

-30°~60°

-20℃~+70℃

手动操作

同附带手柄操作

同附带手柄操作

机械离合机构,配手轮操作

机械限位

电气、机械二重限位

电气、机械二重限位

2个外部调整螺栓

防护等级

IP65

IP55

IP65、IP67、可定制IP68

防爆等级

无防爆

ExdⅡ BT4

ExdⅡ BT4,ExdⅡ CT6

位置测量

可选装开关或电位计

比例控制单元

电位计、比例控制单元

驱动电机

8W/E

AC可逆电机

鼠笼式异步电机

进线接口

PE1/2〞进线线锁

2-PF 1/2〞进线线锁

2个 PF 3/4”

壳体材料

铝合金

钢,铝合金

钢,铝合金,铝青铜,聚碳酸脂

外涂层

干粉,环氧聚酯,具有较强防腐功能

电动对夹硬密封蝶阀零件材料

零件名称

材料名称

阀体

铸铁、铸钢、不锈钢、铬钼钢、合金钢

蝶板

铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢

密封圈

橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料

阀杆

2Cr13、1Cr13不锈钢、铬钼钢

填料

聚四氟乙烯、柔性石墨

电动对夹硬密封蝶阀性能规范

公称通径DN(mm)

DN50~1200

公称压力

PN(MPa)

0.6

1.0

1.6

2.5

试验压力

强度试验

0.9

1.5

2.4

3.75

密封试验

0.66

1.1

1.76

2.75

低压气密试验

0.5~0.7

适用介质

水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

电动对夹硬密封蝶阀产品选型

1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
2)执行器参数:电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式,电-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
