气动蝶阀

气动四氟密封蝶阀

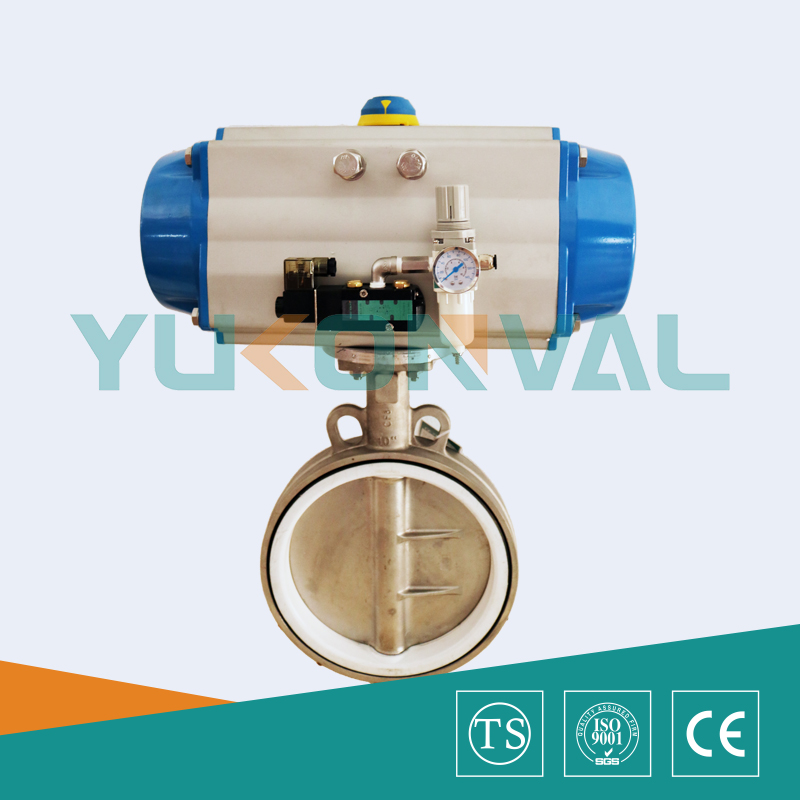

气动四氟密封蝶阀

D671F气动四氟密封蝶阀由四氟密封蝶阀和不锈钢阀板、阀杆构成。气动四氟密封蝶阀适用于温度≤150℃,弱腐蚀或洁净度有一定要求工况,在食品、医药、化工、石油、电力、造纸等给排水、气体管道上作调节流量和截流介质的作用。

参数

在线咨询

气动四氟密封蝶阀 产品概述

     D671F气动四氟密封蝶阀由四氟密封蝶阀和不锈钢阀板、阀杆构成。气动四氟密封蝶阀适用于温度≤150℃,弱腐蚀或洁净度有一定要求工况,在食品、医药、化工、石油、电力、造纸等给排水、气体管道上作调节流量和截流介质的作用。气动四氟密封蝶阀其主要特点为:
1、设计新颖、合理、结构简单,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

气动四氟密封蝶阀 设计标准

设计标准GB/T2238-1989
法兰连接尺寸GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度GB/T12221-1989
压力试验GB/T13927-1992;JB/T9092-1999

气动四氟密封蝶阀 技术参数

公称通径 mm5065801001251502002503003504004505006007008009001000
公称压力 MPa0.6、1.0、1.6
连接方式对夹式
动作范围0~90°
密封形式四氟密封
执行器型号GT、AT、AW系列单双作用气动执行器
供气压力0.4~0.7MPa
气源接口G1/4"、G1/8"、G3/8"、G1/2"
环境温度-30~+70℃
作用形式单作用执行机构、双作用执行机构
可配附件定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

采用新型系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

气动四氟密封蝶阀 零件材料

零件名称材料
阀体球墨铸钢、铸钢、合金钢、不锈钢
蝶板灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈聚四氟乙烯、PTFE
阀杆2Cr13、不锈钢
填料O型圈、柔性石墨O

气动四氟密封蝶阀 性能规范

公称通径DN(mm)50~2000
公称压力PN(MPa)0.61.01.6
试验压力强度试验0.91.52.4
密封试验0.661.11.76
气密封试验0.60.60.6
适用介质空气、水、污水、蒸气、煤气、油品等。
驱动形式手动、蜗杆蜗轮传动、气传动、电传动。


气动四氟密封蝶阀 连接尺寸

公称通径结构
长度
外形尺寸(参考值)连接尺寸(标准值)
0.6MPa1.0MPa1.6MPa
毫米英寸LHH1ADD1n-dDD1n-dDD1n-d
50243633151801401104-141651254-181651254-18
6521/246703301801601304-141851454-181851454-18
80346833902451901504-182001608-182001608-18
1004521054312402101704-182201808-182201808-18
1255561154552402402008-182502108-182502108-18
1506561376263502652258-182852408-222852408-22
2008601647203503202808-183402958-2234029512-22
250106820680055037533512-1839535012-2240535512-26
300127823086060044039512-2244540012-2246041012-26
350147824888360049044512-2250546016-2252047016-26
4001610228997260054049516-2256551516-2658052516-30
45018114320104375059555016-2261556520-2664058520-30
50020127343109875064560020-2267062020-2671565020-33
60024154413123675075570520-2678072520-3084077020-36
70028165478143175086081024-2689584024-3091084024-36
80032190525148875097592024-30101595024-33102595024-39
90036203620161512501075102024-301115105028-331125105028-39
100040216725176515001175112028-301230116028-361255117028-42
120048254780197615001405134032-331455138032-391485139032-48

气动四氟密封蝶阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
