气动蝶阀

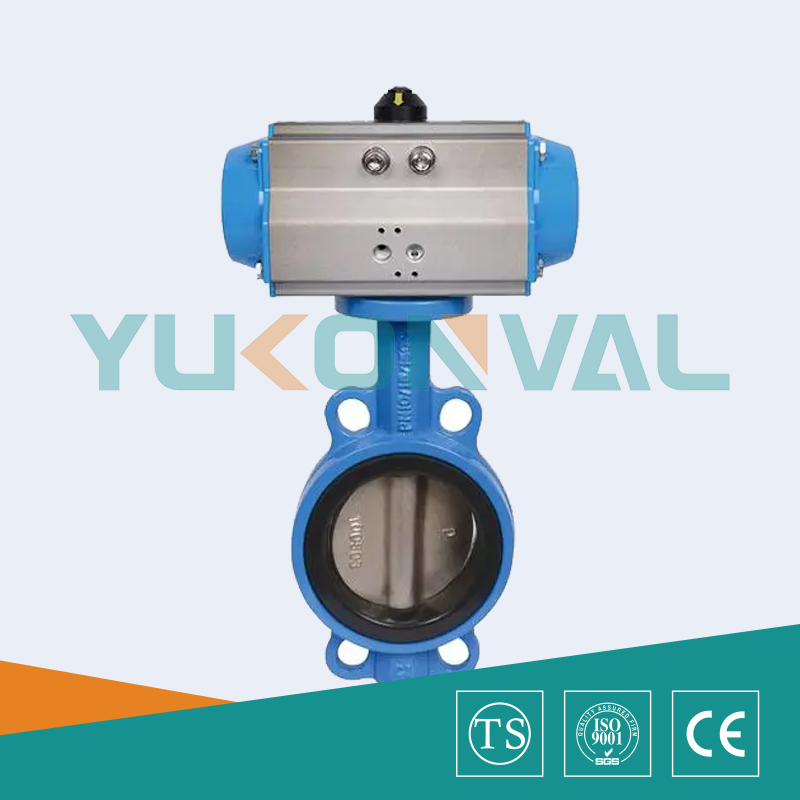

气动软密封对夹蝶阀

气动软密封对夹蝶阀

D671X气动软密封对夹蝶阀是由气动活塞式执行器、橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。气动软密封蝶阀适用于温度≤120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

参数

在线咨询

气动软密封对夹蝶阀 产品概述

D671X气动软密封对夹蝶阀是由气动活塞式执行器、橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。气动软密封蝶阀适用于温度≤120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。气动软密封蝶阀其主要特点为:
(1)设计新颖、合理、结构简单,重量轻,启闭迅速。
(2)操力矩小,操作方便,省力灵巧。
(3)可以任何位置安装,维修方便。
(4)密封件可以更换,密封性能可靠达到双向密封零泄漏。
(5)密封材料耐老化、耐腐蚀,使用寿命长等特点。

气动软密封蝶阀

气动软密封对夹蝶阀

气动软密封对夹蝶阀 技术参数

公称通径DN(mm)DN50~1000mm
公称压力(MPa)PN1.0、1.6、2.5MPa
阀体形式直通铸造阀体
连接形式法兰式、对夹式
阀芯形式蝶板式
密封填料柔性石墨、聚四氟乙烯
基本误差带定位器:小于全行程的±2%
回差带定位器:小于全行程的±2%
控制方式开关型(开关两位控制)、调节型(4~20mA控制)

气动软密封对夹蝶阀 执行器参数

执行器型号GT、AT、AR、AW系列单双作用气动执行器
供气压力0.4~0.7MPa
气源接口G1/4"、G1/8"、G3/8"、G1/2"
环境温度-30~+70℃
作用形式单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

采用新型系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

气动软密封对夹蝶阀 零件材料

零件名称主要材料
阀体球墨铸钢、铸钢、合金钢、不锈钢
蝶板灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈各种橡胶、聚四氟
阀杆2Cr13、不锈钢
填料O型圈、柔性石墨O

气动软密封对夹蝶阀 性能规范

公称通径DN(mm)50~1000
公称压力PN(MPa)0.61.01.6
试验压力强度试验0.91.52.4
密封试验0.661.11.76
气密封试验0.60.60.6
适用介质空气、水、污水、蒸气、煤气、油品等。
驱动形式气动传动

气动软密封对夹蝶阀 设计标准

设计标准GB/T12238-1989
法兰连接尺寸GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度GB/T12221-1989
压力试验GB/T13927-2000;JB/T9092-1999

气动软密封蝶阀 密封材料和适用温度

材料品种氯丁橡胶丁晴橡胶乙丙橡胶聚四氟乙烯硅橡胶氟橡胶天然橡胶尼龙
英语简称CRNBREPDMPTFESIVITONNRPA
型号代号X或JXA或JAXB或JBF或XC、JCXD或JDXE或JEX1N
耐更高温度82℃93℃150℃232℃250℃204℃85℃93℃
耐更低温度-40℃-40℃-40℃-268℃-70℃-23℃-20℃-73℃
适用工作温度0~+80℃-20~+82℃
-40~+125℃-30~+150℃-70~+150℃-23~+150℃-20~+85℃-30~+93℃


气动软密封对夹蝶阀 连接尺寸

公称通径结构长度外形尺寸(参考值)连接尺寸(标准值)
0.6MPa1.0MPa1.6MPa
毫米英寸LL1HH1ADD1n-dDD1n-dDD1n-d
50210843633151801401104-141651254-181651254-18
6521/211246703301801601304-141851454-181851454-18
80311446833902451901504-182001608-182001608-18
1004127521054312402101704-182201808-182201808-18
1255140561154552402402008-182502108-182502108-18
1506140561376263502652258-182852408-222852408-22
2008152601647203503202808-183402958-2234029512-22
250101656820680055037533512-1839535012-2240535512-26
300121787823086060044039512-2244540012-2246041012-26
350141907824888360049044512-2250546016-2252047016-26
4001621610228997260054049516-2256551516-2658052516-30
45018222114320104375059555016-2261556520-2664058520-30
50020229127343109875064560020-2267062020-2671565020-33
60024267154413123675075570520-2678072520-3084077020-36
70028430165478143175086081024-2689584024-3091084024-36
80032470190525148875097592024-30101595024-33102595024-39
90036510203620161512501075102024-301115105028-331125105028-39
100040550216725176515001175112028-301230116028-361255117028-42
120048630254780197615001405134032-331455138032-391485139032-48

气动软密封蝶阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
