电动蝶阀

电动软密封蝶阀|电动四氟密封蝶阀

电动软密封蝶阀|电动四氟密封蝶阀

电动四氟密封蝶阀是由角行程电动执行器及四氟密封蝶阀阀体组成,电动执行器为整体式结构,输入控制信号(4-20mA或1-5VDC)及单相电源即可控制运转。电动四氟密封蝶阀整体具有功能强、体积小、轻便宜人,性能可靠、配套简单、流通能力大等优点。电动四氟密封蝶阀特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该电动四氟密封蝶阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

参数

在线咨询

电动四氟密封蝶阀产品概述

电动四氟密封蝶阀是由角行程电动执行器及四氟密封蝶阀阀体组成,电动执行器为整体式结构,输入控制信号(4-20mA或1-5VDC)及单相电源即可控制运转。电动四氟密封蝶阀整体具有功能强、体积小、轻便宜人,性能可靠、配套简单、流通能力大等优点。电动四氟密封蝶阀特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该电动四氟密封蝶阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

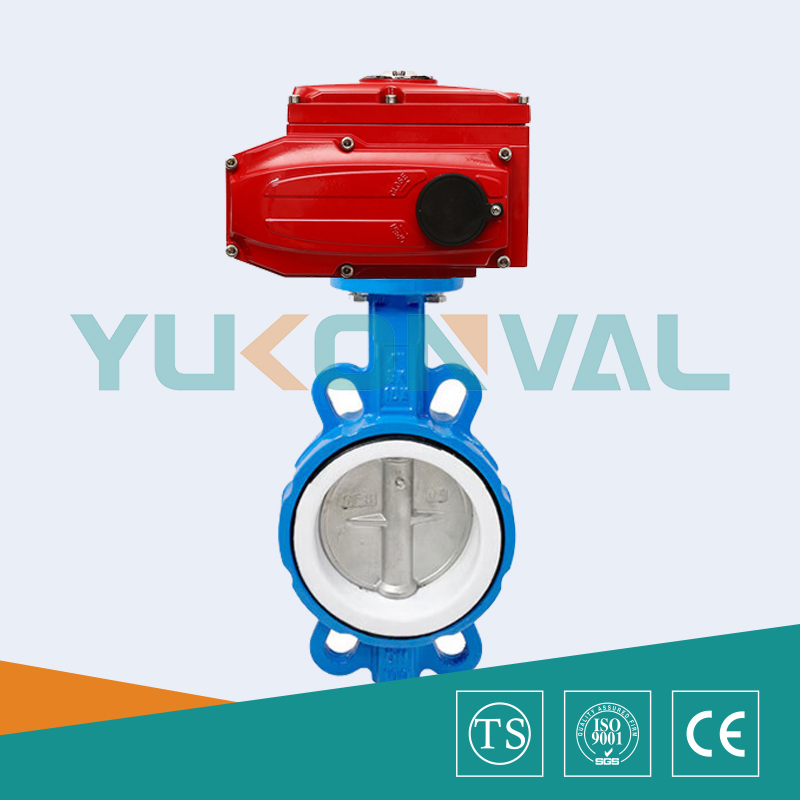

电动四氟密封蝶阀

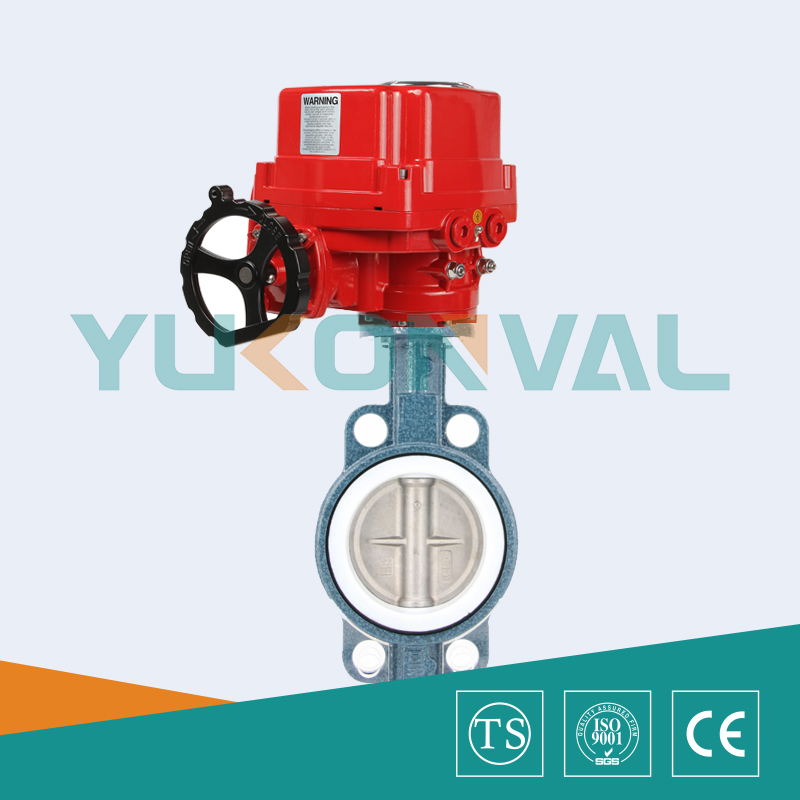

电动四氟密封蝶阀

电动四氟密封蝶阀技术参数

公称通径DN(mm)

50~800

公称压力

PN1.0、1.6MPa

法兰标准

JB/T79、GB/T9113、HG20594-97

连接形式

法兰式、对夹式

阀板形式

垂直板式

流量特性

近似快开型

动作范围

0~90°

泄露量

零泄漏

基本误差

±2.5%

回差

±2.5%

死区

1% (可调)

可调范围

50:1

配置执行机构

可配OV-TORK、BV-TORK、3610R等系列角行程电动执行机构

控制方式

开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)

电动四氟密封蝶阀零件材料

执行器类别

引进型OV-TORK系列执行器参数

引进型3610R系列执行器参数

引进型BV-TORK系列执行器参数

电源电压

标准:220V AC单相  可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC

输出力矩

50N·M~2000N·M

50N·M~1500N·M

50N·M~3000N·M

动作范围

0~90° 0~360°

0~90°

0~90°、0°~270°可选

控制方式

开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)

动作时间

15秒/30秒/60秒

10秒/15秒/30秒

18S~112S

保护装置

过热保护

过载保护

内置过热保护、过载保护

环境温度

-30°~60°

-30°~60°

-20℃~+70℃

手动操作

同附带手柄操作

同附带手柄操作

机械离合机构,配手轮操作

机械限位

电气、机械二重限位

电气、机械二重限位

2个外部调整螺栓

防护等级

IP65

IP55

IP65、IP67、可定制IP68

防爆等级

无防爆

ExdⅡ BT4

ExdⅡ BT4,ExdⅡ CT6

位置测量

可选装开关或电位计

比例控制单元

电位计、比例控制单元

驱动电机

8W/E

AC可逆电机

鼠笼式异步电机

进线接口

PE1/2〞进线线锁

2-PF 1/2〞进线线锁

2个 PF 3/4”

壳体材料

铝合金

钢,铝合金

钢,铝合金,铝青铜,聚碳酸脂

外涂层

干粉,环氧聚酯,具有较强防腐功能

1)功能强劲:智能型、调节型、开关式。
2)体积小巧:体积仅相当于同类产品的35%左右。
3)使用方便:采用单相电源,接线简单;采用球型凸出结构,使观察更方便;免加油免点检、防水防锈、任意角度安装。
4)保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
5)智能数控:内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和准确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN400口径阀门一般采用380VAC电动执行器。

电动四氟密封蝶阀零件材料

零件名称

材料

阀体

球墨铸钢、铸钢、合金钢、不锈钢

蝶板

灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料

密封圈

各种橡胶、聚四氟

阀杆

2Cr13、不锈钢

填料

PTFE、柔性石墨

电动四氟密封蝶阀设计标准

设计标准

GB/T2238-1989

法兰连接尺寸

GB/T9113.1-2000;GB/T9115.1-2000;JB78

结构长度

GB/T12221-1989

压力试验

GB/T13927-2000;JB/T9092-1999

电动四氟密封蝶阀性能规范

公称通径DN(mm)

DN50~1200

公称压力

PN(MPa)

0.6

1.0

1.6

试验压力

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

低压气密试验

0.5~0.7

适用介质

淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类、盐类

电动四氟密封蝶阀产品选型

1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
2)执行器参数:电源电压、控制方式(开关型,调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式,电-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
