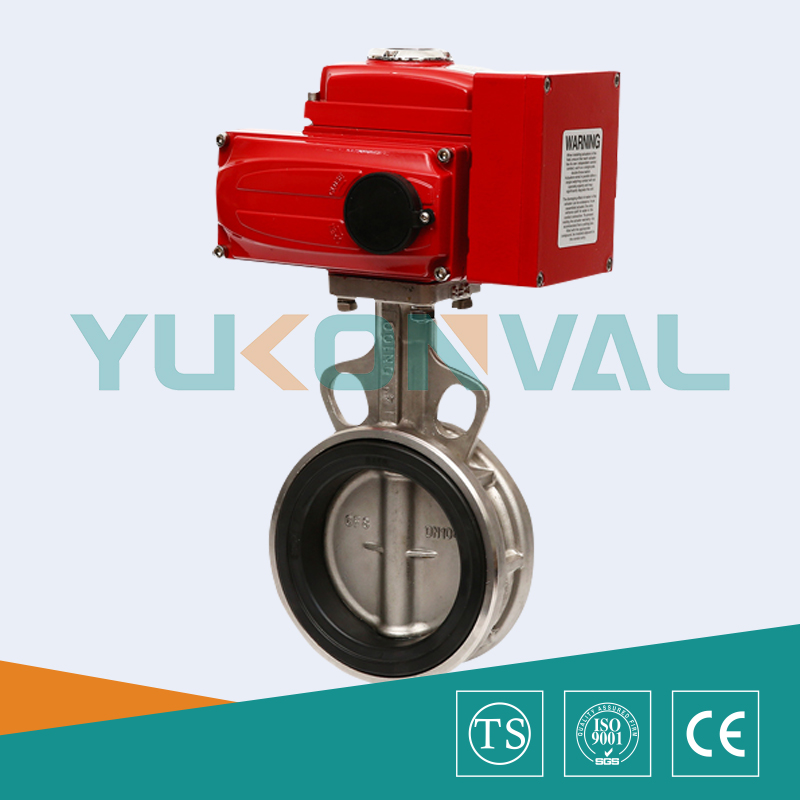

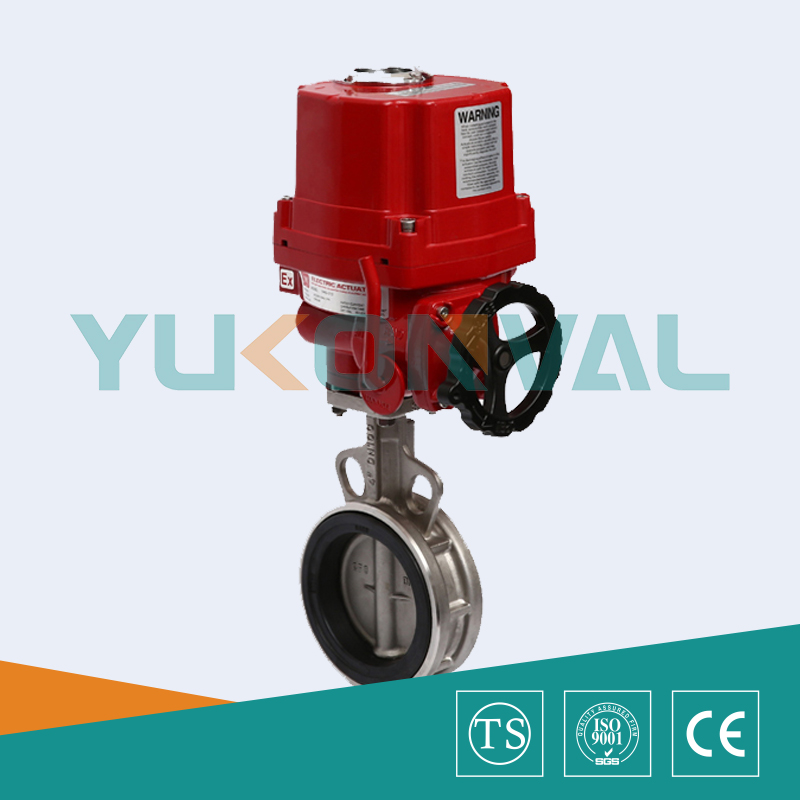

不锈钢电动橡胶软密封蝶阀

设计标准

GB/T2238-1989

法兰连接尺寸

GB/T9113.1-2000；GB/T9115.1-2000；JB78

结构长度

GB/T12221-1989

压力试验

GB/T13927-2000；JB/T9092-1999

公称通径DN(mm)

50～1200

公称压力

PN1.0、1.6MPa

法兰标准

JB/T79、GB/T9113、HG20594-97

连接形式

法兰式、对夹式

阀板形式

垂直板式

流量特性

近似快开型

动作范围

0～90°

泄露量

按GB/T4213-92，为Kv值的10-4

基本误差

±2.5%

回差

±2.5%

死区

1% (可调)

可调范围

50:1

配置执行机构

可配PSQ、HQ、UNIC、361RS、OV等系列角行程电动执行机构

控制方式

开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

执行器类别

引进型OV-TORK系列执行器参数

引进型3610R系列执行器参数

引进型BV-TORK系列执行器参数

电源电压

标准：220V AC单相  可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC

输出力矩

50N·M～2000N·M

50N·M～1500N·M

50N·M～3000N·M

动作范围

0～90° 0～360°

0～90°

0～90°、0°～270°可选

控制方式

开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)

动作时间

15秒/30秒/60秒

10秒/15秒/30秒

18S～112S

保护装置

过热保护

过载保护

内置过热保护、过载保护

环境温度

-30°～60°

-30°～60°

-20℃～+70℃

手动操作

同附带手柄操作

同附带手柄操作

机械离合机构，配手轮操作

机械限位

电气、机械二重限位

电气、机械二重限位

2个外部调整螺栓

防护等级

IP65

IP55

IP65、IP67、可定制IP68

防爆等级

无防爆

ExdⅡ BT4

ExdⅡ BT4,ExdⅡ CT6

位置测量

可选装开关或电位计

比例控制单元

电位计、比例控制单元

驱动电机

8W/E

AC可逆电机

鼠笼式异步电机

进线接口

PE1/2〞进线线锁

2-PF 1/2〞进线线锁

2个 PF 3/4”

壳体材料

铝合金

钢，铝合金

钢，铝合金，铝青铜，聚碳酸脂

外涂层

干粉，环氧聚酯，具有较强防腐功能

零件名称

材料

阀体

球墨铸钢、铸钢、合金钢、不锈钢

蝶板

灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料

密封圈

各种橡胶、聚四氟

阀杆

2Cr13、不锈钢

填料

O型圈、柔性石墨

公称通径DN(mm)

DN50～1200

公称压力

PN(MPa)

0.6

1.0

1.6

2.5

试验压力

强度试验

0.9

1.5

2.4

3.75

密封试验

0.66

1.1

1.76

2.75

低压气密试验

0.5～0.7

适用介质

空气、水、污水、蒸气、煤气、油品等
